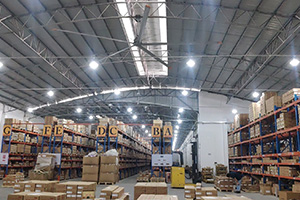

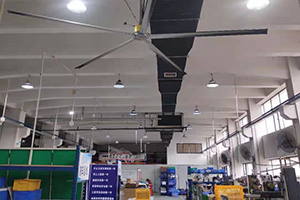

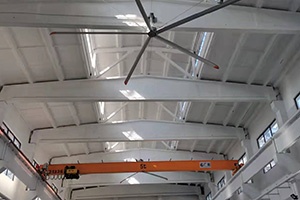

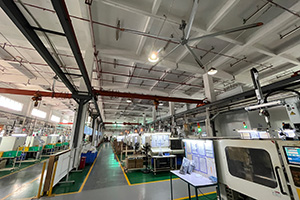

工业大吊扇一台覆盖40米

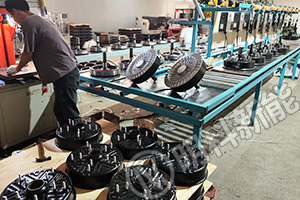

驱动系统

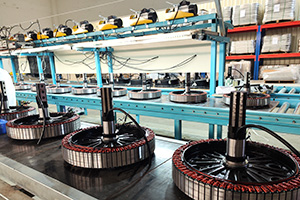

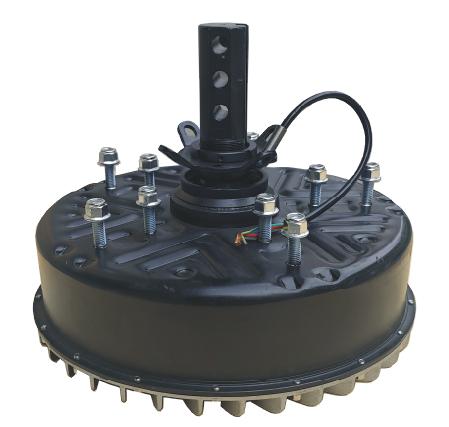

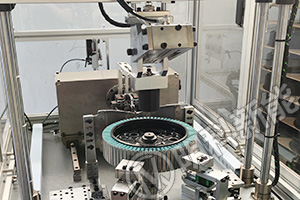

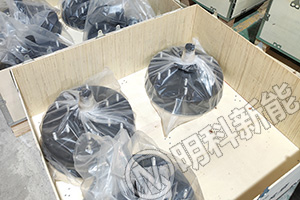

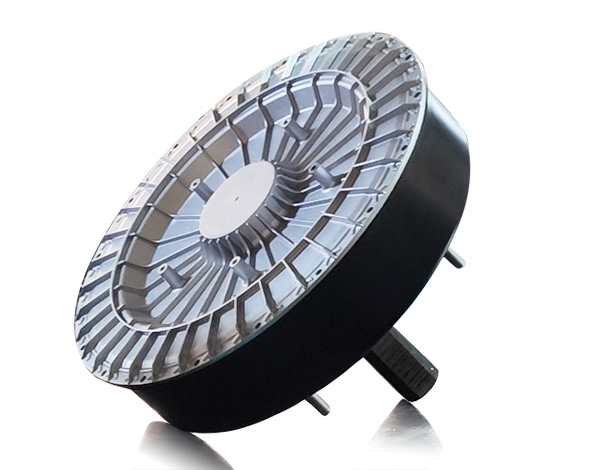

外转子交流直驱永磁同步电机核心技术
线圈直径368 叠高50 磁铁42H
1、独特的专利散热设计，防止电机端面积灰造成电机过热烧毁
2、独特的专利防尘和防水设计IP55
3、传动采用精密双轴承，保证传动精度和100+倍的安全系数
4、电机轴采用下大上小的台阶设计，并在电机底部再增加防坠板，防止坠落
5、扇叶通过安装板直接连接在电机端面上，不会造成偏心和引起震动；数字化开环矢量控制技术，精确控制电机启停和平稳运转
6、免维护，无油污染
7、体积小，重量轻，能耗低
8、F极绝缘系统

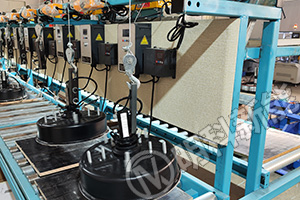

控制系统

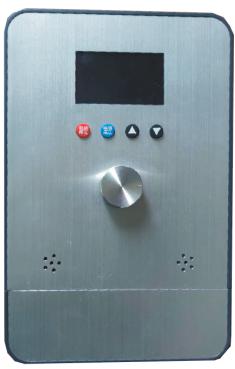

高性能矢量工业风扇专用驱动一体机
1、操作面板：LED液晶显示，适用电源：220V/380 1.5KW
输入：1PH AC 220V±15% 14A 50/60Hz
输出：3PH AC 0-220V 7A 0-320Hz
2、保护功能：过流保护，过压保护，输出缺相保护，欠压保护，过热保护，过载保护等多种保护功能
3、防护等级：高防护等级IP54，防护灰尘，防护喷水，坚固外观，安装简单美观,噪音等级低噪音控制技术：安静运行，噪音小于40dB
4、温控等级：高性能CPU，算速度提升16kHz高载波运行，高热冗余设计，温升小于39度

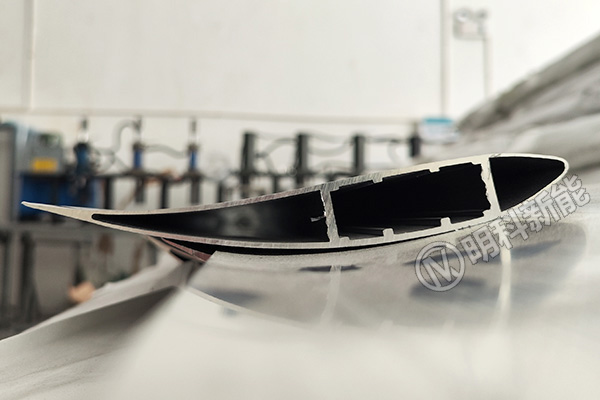

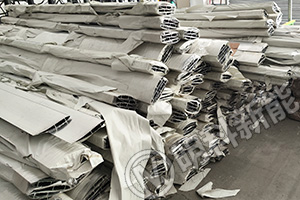

扇叶

1、特级航空铝镁合金1800吨重力挤压一体成型
2、阳极氧化T6热处理或表面喷粉处理，抗变形和抗断裂能力高,拉伸强度高

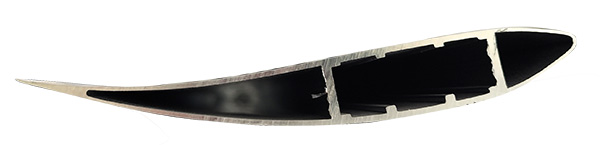

3、加强型扇叶结构，扇叶单层厚度2.0mm，8道加强筋结构
4、贯穿叶腔,结构更加稳定，不易变形和弯曲

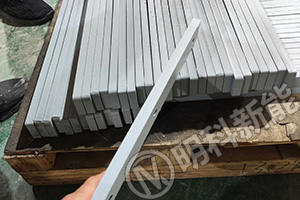

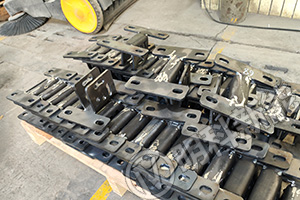

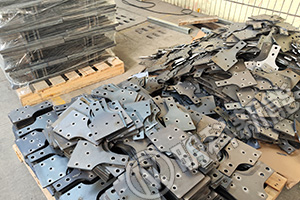

5、扇叶与底盘的连接采用高标号厚低合金碳钢板叶柄，叶柄与底盘连接面增设一块10mm高强度覆盖板压紧锁固，扇叶与底盘连接形成一体，完全避免扇叶松脱和坠落，叶柄与叶腔内面无缝密合连接，3个螺栓固定，增强扇叶的屈服强度，在碰撞中能够起到很好的抗变形抗断保护

底盘系统

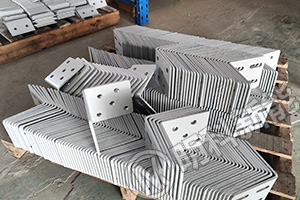

1、采用6MM厚低合金碳钢板激光一次整体成型，永不断落

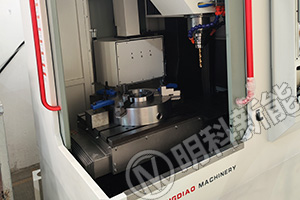

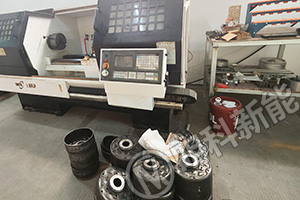

2、在用CNC数控机床精密修裁打孔加工，表面喷粉处理
3、一体式底盘，强度高、韧性好、耐疲劳。

多重安全设计

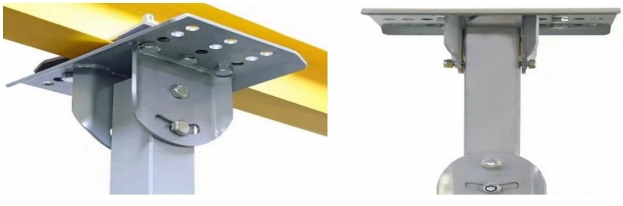

1、主梁10mm厚板双边夹板安装固定，外加一道保护钢丝绳环抱主梁
2、扇叶与底盘系统与电机主体设置防坠环，防止底盘和扇叶坠落
3、环形安全链设计将6片扇叶连为一体，防止扇叶松动、变形、脱落
4、底盘系统与扇叶柄整体覆盖加强板，保护底盘和扇叶松脱坠落
5、紧固件选用30CrMnSi材质高强度螺钉，12.9级载荷强度高，同时配备超强271螺纹紧固剂，防止螺纹松脱
6、电机采用双轴承保护，专业高精轴承，120倍安全保护系数，使用寿命15年以上
7、电机与屋顶主梁采用4根8MM钢丝绳平均朝4个方向拉紧，钢丝一端直接固定在电机主体上，另一端牵引连接屋顶在主梁上，直接有效的保护整个风扇的坠落，并且保护了风扇在大惯量受力旋转下风扇整机的晃动
